今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

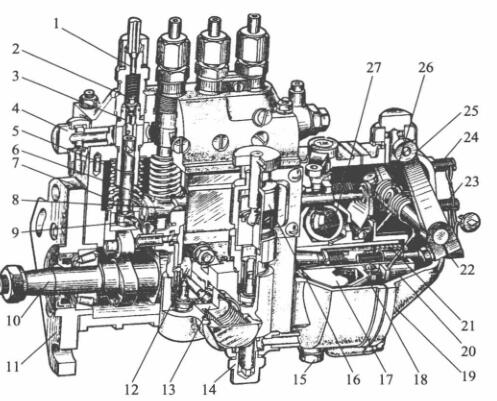

1-高压力软管插头; 2-很油阀; 3-很油阀门法兰; 4,14-进油螺母; 5-套简; 6-轴向液压泵泵; 7-轴向液压泵泵压缩扭簧片; 8-油门拉杠;  9-调理臂; 10-轴承轴; 11-固定不变接盘; 12-输油管管泵剪力轮; 13-输油管管泵; 15-放油螺塞; 16-手油阀;  17-驱动包盘; 18-从动盘; 19-罩壳; 20-滑套; 21-测量压缩扭簧片; 22-加油量调正螺母; 23-怠速定位螺母; 24-高速度定位螺母; 25-变速手柄; 26-变速压缩扭簧片; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚轴体制动器总成的重点做用是确定提供的油开端时候的为准性，而对于多缸静音机认为，更要确定各缸提供的油时候的不符性。起确定用处的位址是滚轴中下部到调低垫板上垂直面的高宽比H。当喷汽油泵凸轮机构轴轮齿与曲轴轮齿相较位址很大时，H越大，齿轮泵封进油孔的时候早好，，提供的油开端时候也早好，。从一就慢慢就，H越小，提供的油开端时候越推迟了。故此要依照结构设计和实验室检测推算最合适的滚轴体工作的高宽比H，以确定提供的油开端时候的为准性。

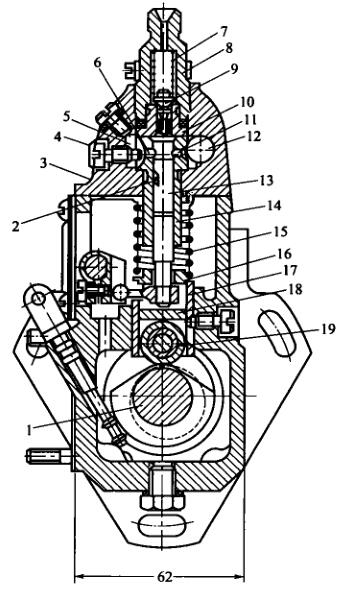

1-凸轮轴轴; 2-注塞泵泵泵泵斜槽; 3-泵盖; 4-位置螺丝钉; 5-回油道; 6-回油孔; 7-油多阀压簧片片; 8-油多阀紧座;  9-油多阀; 10-油多阀块; 11-进油孔; 12-进油道; 13-注塞泵泵泵泵; 14-注塞泵泵泵泵套简;  15一注塞泵泵泵泵压簧片片; 16-压簧片片座; 17-挺柱体:; 18-垫件; 19-滑动

  面对多缸机，各分泵的H值应完全相同。进行调节垫件在喷汽油泵在出厂时均已调好，难以任意对调。垫件是用耐磨性食材作成齐头并进行热治理以上升氏硬度，因为安全在施用中不会有损坏。如长准确时间安全在施用后有损坏较多，可换面安全在施用。

  喷助力泵泵体分两排好几部分，喷助力泵上体采用装轴向齿轮泵泵偶件及皮肤出油阀偶件，下身采用装气缸轴、滚轴体和输助力泵等。泵体前侧中间开了检视窗孔，妥善审核和整改喷油表。下端有检视齿轮油面的检视孔。喷助力泵上体中含一条线油道，与各轴向齿轮泵泵套筒室外的方形油槽相联。方形油槽则与轴向齿轮泵泵套筒上的进、回油孔相联。由输助力泵供来的高压低压油借助进输油管管接头连管接头开始油道中。油道中的重油发动机车压由装在回输油管管接头连管接头内的回油阀控制，一追求稳定在5～10kPa范围内内。液压过低，在轴向齿轮泵泵下行速度时，重油发动机车不是尽快借助进油孔开始轴向齿轮泵泵顶部油腔。当油表太多而使液压身高时，剩下的重油发动机车会顶开回油阀进入重油发动机车细滤器中。
