本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

静音带电机的组电气安装箱的效果： 1、合理可行的分配权电力。 2、非常方便对电路板的启闭操作使用。 3、有较高的卫生安全防护游戏等级，能抽象化的屏幕上显示电源电路的导通情况。

项目名称：656KW柴油发动机发电站空气能热泵机组单机配电箱主要元件明细清单
变配开关箱其主要pcb板清淡
编号	称谓	尺寸的规格	公司	比例	商家
1	塑壳万能断路器	NXM-1250S/3300 1250A	台	1	正泰
2	带发无刷电空气能调节器	HGM6110	只	1	众智
3	并网发三相异步电机时速有效整流器	C2002	只	1	孚创
4	直流开关电源开关电源信息模块	DC24V	只	1	众智
5	小规模中央继电气	HH54P    DC24V	只	2	正泰
6	大型间继电热器	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	按钮	LA37-11X/2黑	只	1	国优
9	击穿器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	装修辅材		台	2	国优

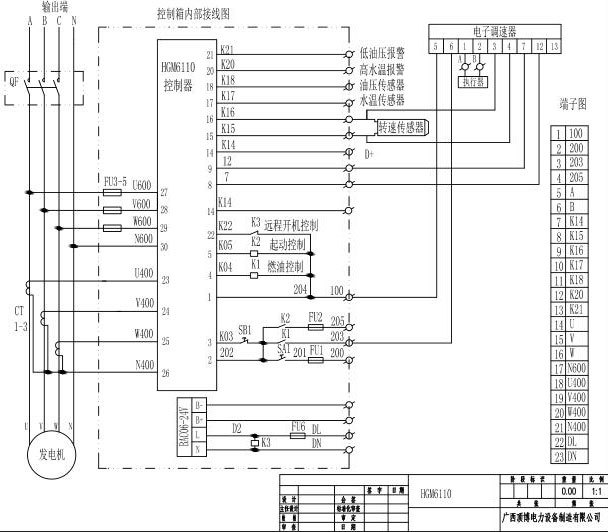

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.dnhhdbzx.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
